很多工厂都踩过这个坑:舍得花大价钱买高端空压机，结果管路随便布，最后末端压力不够、用气忽大忽小，电费还越交越多。其实压缩空气系统里，管路就是“血管”，布得不对，再好的主机也发挥不出作用。今天全用大白话讲透管路布局，工地安装、给客户交底、做方案都能直接套用，看完就能上手。

01先记3条核心原则

不用背复杂公式，抓住三句话，大方向就不会错:

管路走直、少做弯头上高下低、气走上方环形闭环、压力最稳。

别不当回事，一个普通90°直角弯头的阻力，相当于多接了数米长的直管;管道绕来绕去多拐几个弯，压力悄悄就损耗掉了。

02标准气流顺序别乱

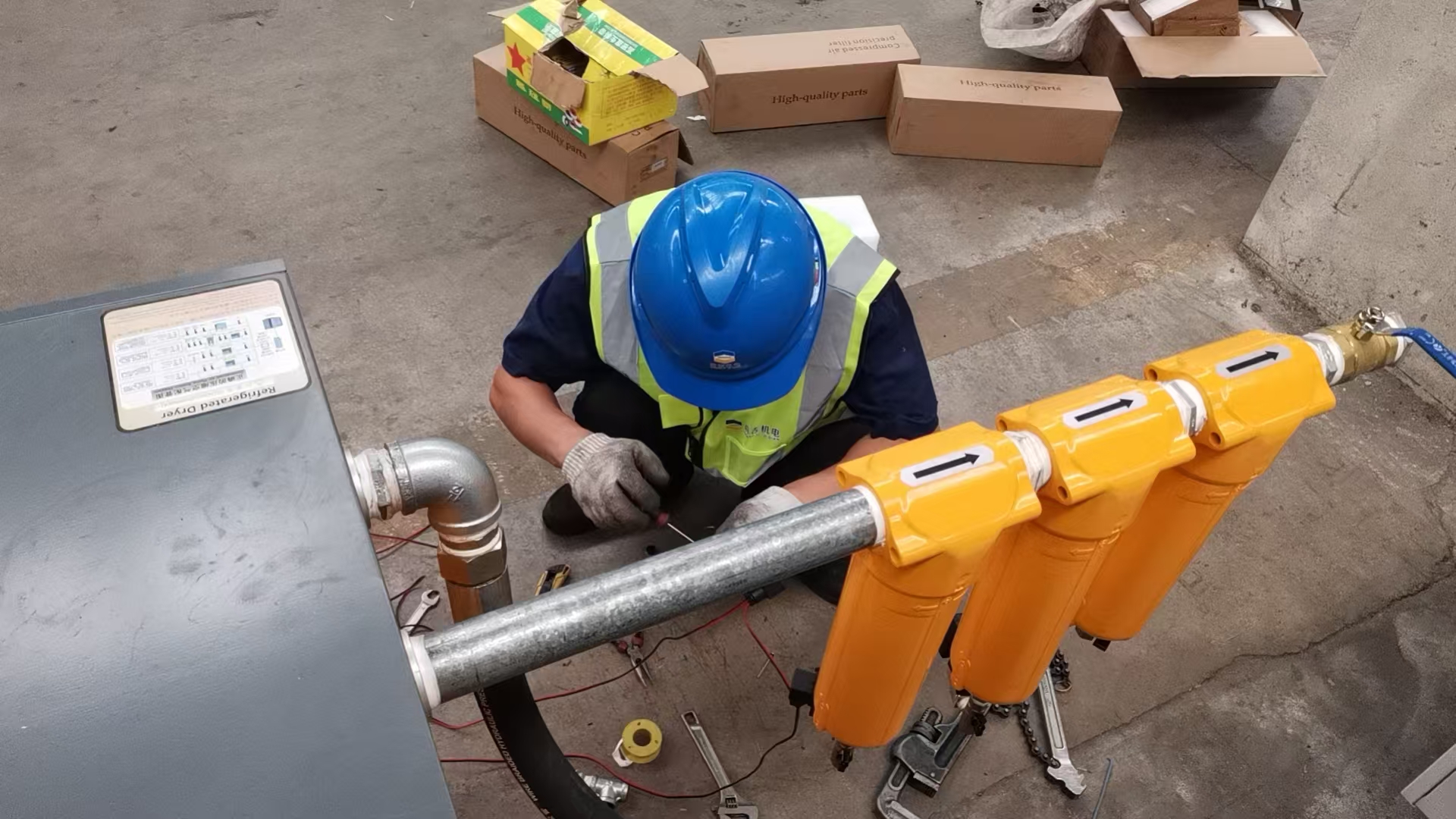

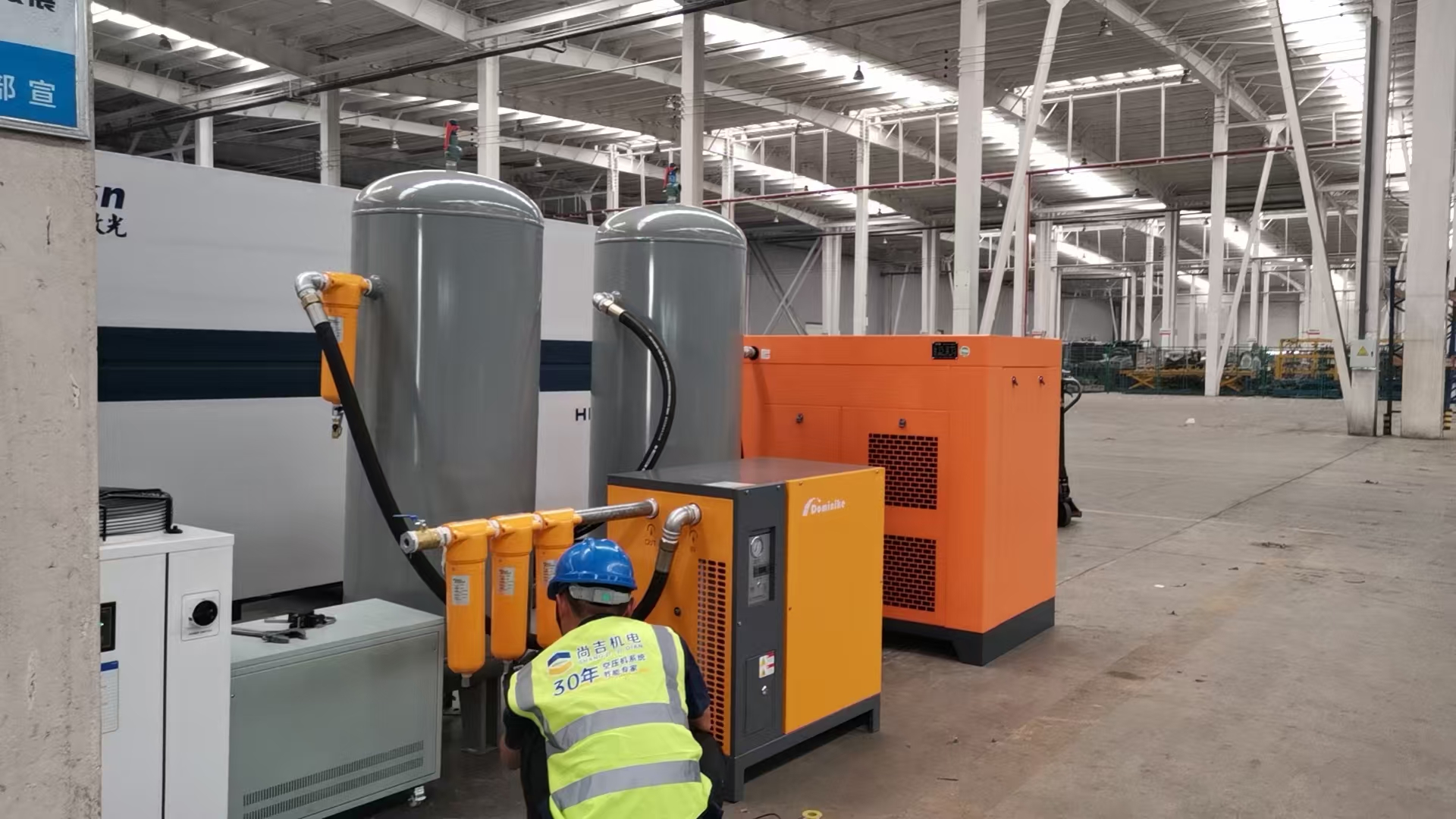

压缩空气从空压机出来，正确路径一步都不能乱:空压机一储气罐一冷干机一三级过滤器一车间主管路一分支用气点。

顺序搞反问题很大:比如把冷干机放在储气罐前面，不仅除水除油效果大打折扣，还会额外增加压降，越用越费电。

03管路安装4个关键做法

1.主管路一定要放大一号

千万别按理论气量“刚好配管”。管径偏小，气流速度会急剧升高，压降呈指数级上涨一一每增加0.1公斤管路压降，空压机就要多耗1%-2%的电能来补偿。实际工程里，算完理论管径后放大一个规格，多花的材料成本通常半年内就能靠省电费收回来。冷干机、过滤器的进出管，也建议同径或放大一档。

2.少弯头、少三通、少突变

能走直线就不拐弯，必须转弯优先用45°弯头或大弧度弯，尽量少用直角硬弯。管径变化要用渐变接头过渡，别粗细管直接硬接，每一次管径突变都是一个压损点。

3.管道走高处，离地3米左右沿墙架设或走空中桥架，不占地面生产空间，不容易被叉车、设备磕碰，后期检修改造也方便。

4.做坡度、留排水

主管路顺着气流方向做1%o-3%o的坡度，让冷凝水自然流向低处，在管道末端和最低点装排污阀，定期放水。不然管道里积了水，不仅会增大阻力、抬高压降，还会跟着气流喷进生产设备，损坏产品和元器件。

04两种管网布局，按需选

1.直线管网(小型车间适用)

也就是“树枝状”布局，一头进气，一路分支到尾。适合车间面积小、用气点位少、用气负荷平稳的场景。缺点很明显:离空压机越远压力越低，末端容易出现掉压、气量不足。

2.环形闭环管网(大中型工厂优先)

主管路绕车间一圈首尾连通，形成闭环。这是最推荐的做法:气流可以双向流向用气点，全车间压力波动极小，多点同时用气也不容易掉压;后期新增设备，随便找个点位就能接支管，不用改动主管路。只要车间用气点位多、对气压稳定性要求高，优先做环形管网，一次到位省心好几年。

05最容易踩的4个管路坑

管子选太细:看似省了材料费，常年费电、压力跟不上，得不偿失

弯头乱加:为了绕路随便拐，压降越积越多，末端越用越无力

管道走地面:容易被撞坏腐蚀，后期检修改造全是麻烦

不做坡度不排水:气管里常年积水，既腐蚀管道又损坏用气设备

最后给大家整理了一句好记的口诀:

管路选大不选小，能走直的不绕绕;高处布管留坡度，环形闭环压力好;少弯少损少耗电，车间用气没烦恼。
