直流变频原理

变频核心原理

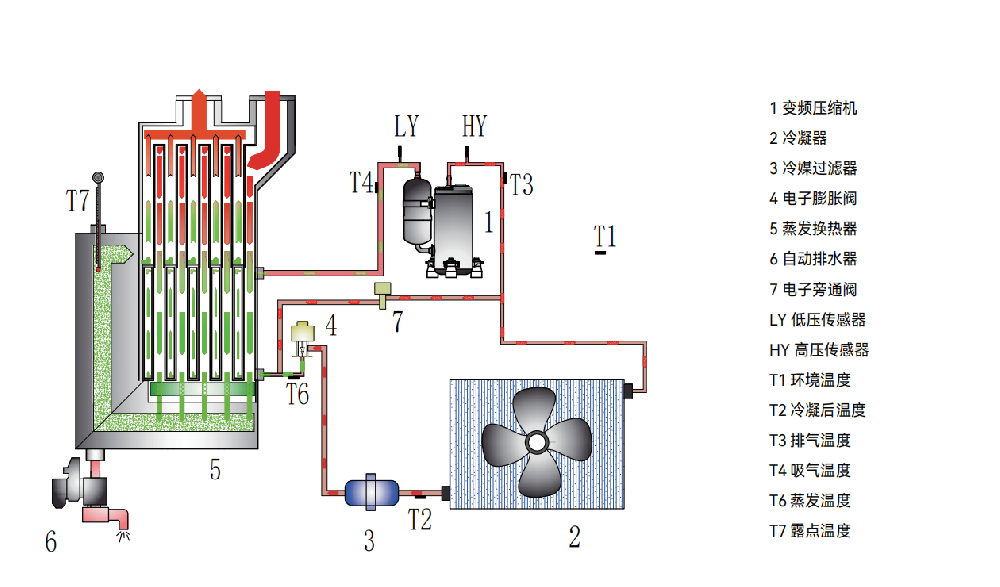

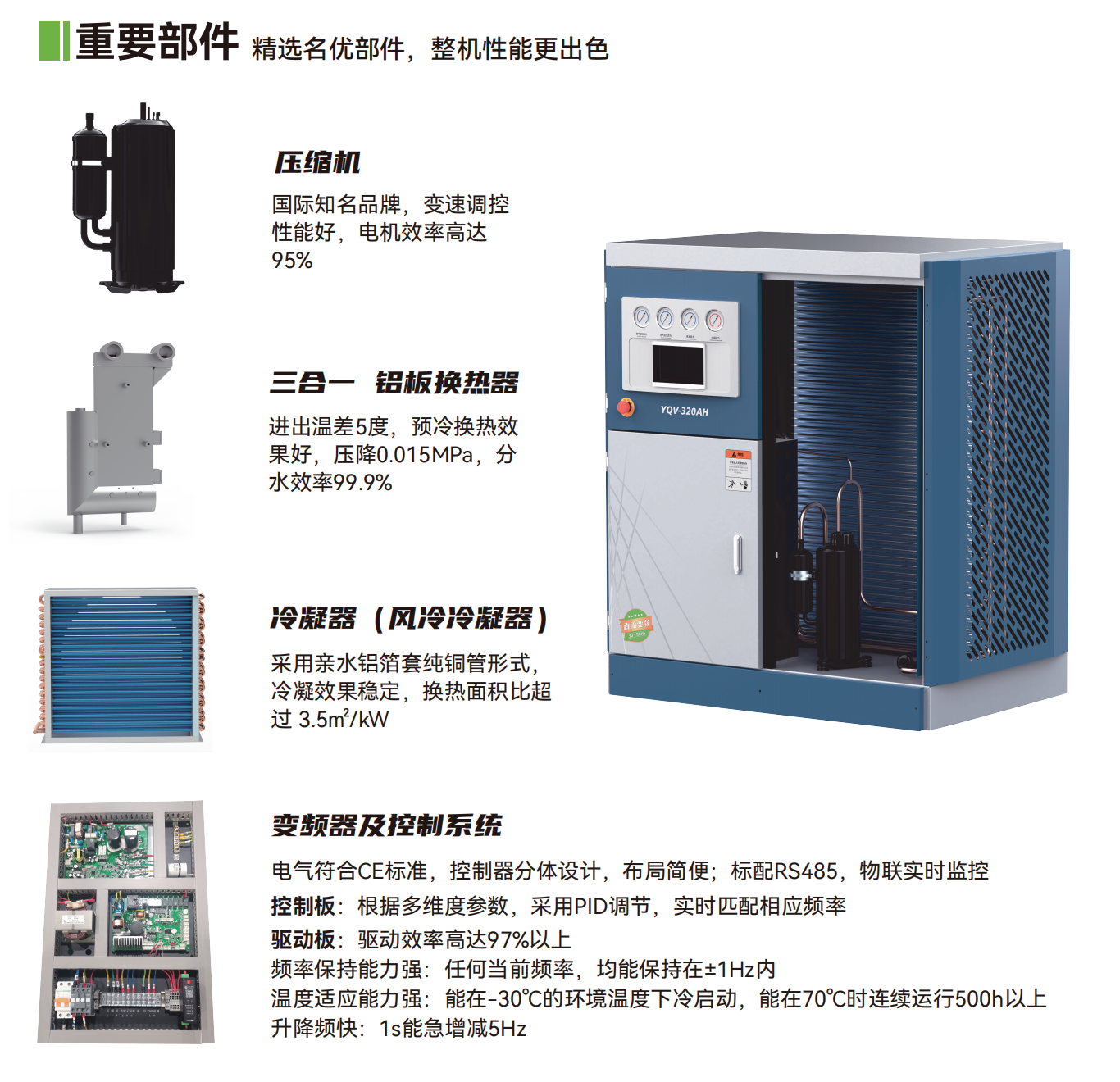

制冷量跟热负荷相匹配，硬件上：需要变频控制器、变频压缩机以及电子膨胀阀。

实现形式

影响制冷量的两个关键因素是蒸发温度和运行频率。当热负荷减小时，冷媒蒸发量变小，蒸发压

力降低，露点温度降低。整个制冷量减小，以匹配对应的负荷。而露点温度一直降低并不是必要

的，因此程序上，就会降低运行频率，保持住蒸发温度，进而保持住相对的换热温差，达到保持

露点温度的功能。

空气换热部分

预冷换热

热空气进入首先跟蒸发器出口的冷空气换热，初步降低温度

蒸发换热

初步降温后的气体进入到蒸发器，跟低温冷媒进一步换热降温，最终降到露点温度，析出相应的

水分，分离后经自动排水器排出。达到冷冻干燥的目的。

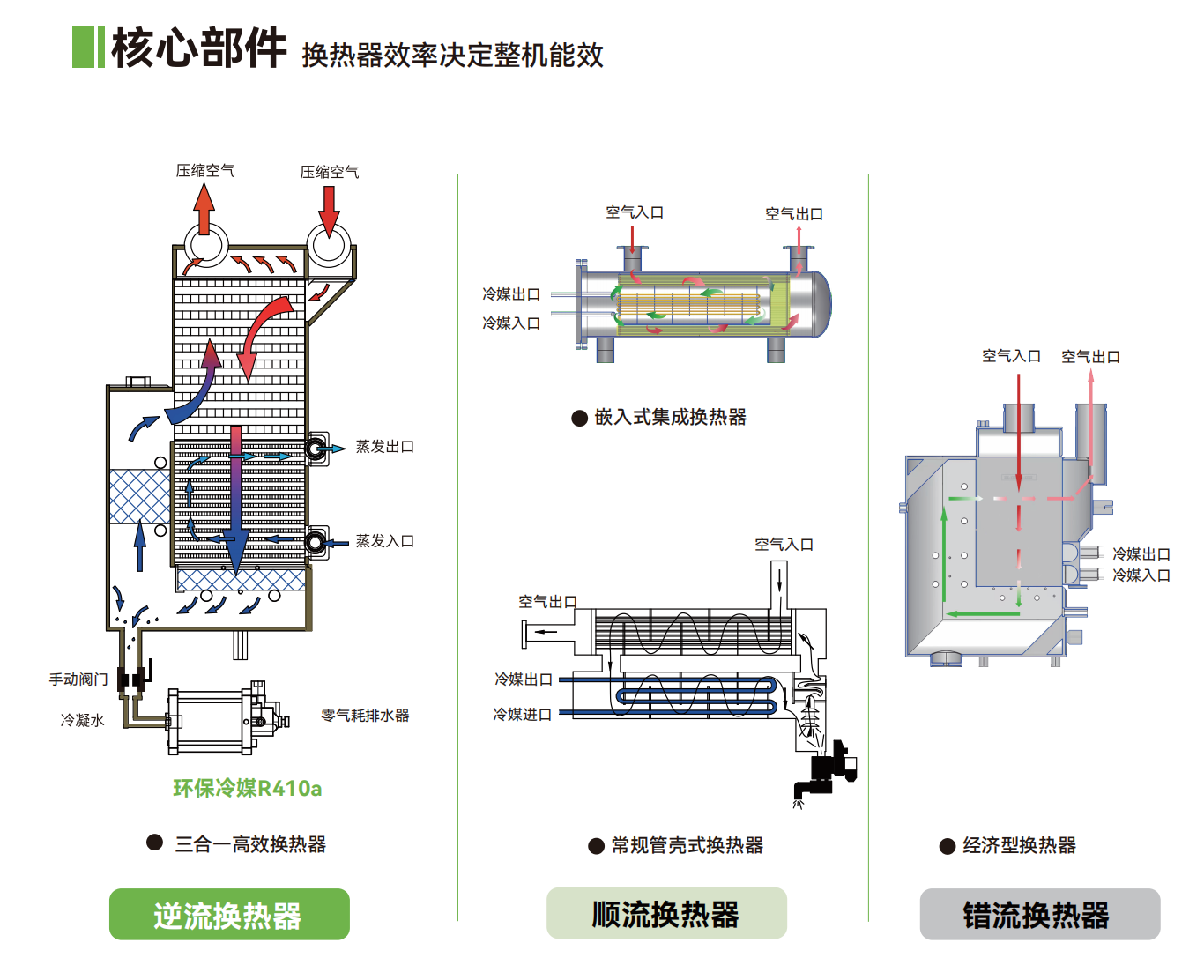

哪种预冷换热形式好？

逆流 是指冷热气流流动方向相反。热侧流出预冷器时是跟最冷的空气换热，温度可以降的很低；而冷侧流

出预冷器时是跟最热的气体换热，温度可以升的很高。实现蒸发负荷小，进出口温差小。

顺流 是指冷热气流流向相同。冷热气流流出预冷器时，热侧降温，冷侧升温，但热侧温度不会比冷侧温度

低。导致蒸发负荷大，进出口温差大。

错流 是指冷热气流流向呈十字形。效果介于逆流和顺流之间。

综上，如果换热面积基本相同时，逆流会最节能。
